產品詳情
機型 | CR-4iA | CR-7iA | CR-7iA/L | CR-14iA/L | |
控制軸數 | 6軸(J1, J2, J3, J4, J5, J6 | ||||
可達半徑 | 550 mm | 717 mm | 911 mm |
911 mm ( 負載未滿12kg時) 820 mm (負載12kg以上時) |
|
安裝方式(注釋1) | 地面安裝、頂?shù)醢惭b、傾斜角安裝 | ||||
動作范圍 | J1軸 | 340° 5.93rad | 340° 5.93rad | 340° 5.93rad | 340° 5.93rad |
J2軸 | 150° 2.61rad | 166° 2.89rad | 166° 2.89rad | 166° 2.89rad | |
J3軸 | 354° 6.17rad | 373° 6.51rad | 383° 6.68rad | 383° 6.68rad | |
J4軸 | 380° 6.63rad | 380° 6.63rad | 380° 6.63rad | 380° 6.63rad | |
J5軸 | 200° 3.49rad | 240° 4.18rad | 240° 4.18rad | 240° 4.18rad | |
J6軸 | 720° 12.57rad | 720° 12.57rad | 720° 12.57rad | 720° 12.57rad | |
手腕部可搬運質量(注釋2) | 4kg | 7kg | 7kg | 14kg | |
最高速度(注釋3,注釋4) | 1000 mm/s | 1000 mm/s | 1000 mm/s | 500 mm/s | |
手腕允許負載轉矩 | J4軸 | 8.86 N·m | 16.6 N·m | 16.6 N·m | 31.0 N·m |
J5軸 | 8.86 N·m | 16.6 N·m | 16.6 N·m | 31.0 N·m | |
J6軸 | 4.90 N·m | 9.4 N·m | 9.4 N·m | 13.4 N·m | |
手腕允許負載轉動慣量 | J4軸 | 0.20 kg·m2 | 0.47 kg·m2 | 0.47 kg·m2 | 0.66 kg·m2 |
J5軸 | 0.20 kg·m2 | 0.47 kg·m2 | 0.47 kg·m2 | 0.66 kg·m2 | |
J6軸 | 0.067 kg·m2 | 0.15 kg·m2 | 0.15 kg·m2 | 0.30 kg·m2 | |
重復定位精度(注釋5) | ± 0.01 mm | ± 0.01 mm | ± 0.01 mm | ± 0.01 mm | |
機器人質量(注釋6) | 48 kg | 53 kg | 55 kg | 55 kg | |
安裝條件 | 環境溫度 | 0~45℃ | |||
環境濕度 |
通常在75 % RH以下
(無結露現象) 短期在95% RH以下(1個月之內) |
||||
振動加速度 | 4.9 m/s2 (0.5G)以下 |
注釋1)壁掛安裝時,根據負載質量,附有動作范圍的限制。
注釋2)包含外圍設備電纜擺動負載以及附加儀器的總質量,請不要超過此值。
注釋3)短距離移動時,有可能達不到最高速度。
注釋4)需要根據系統的風險評估,決定動作速度。
注釋5)遵從ISO 9283《工業機器人性能規范及其試驗方法》的測量結果。
注釋6)不包含控制裝置質量。

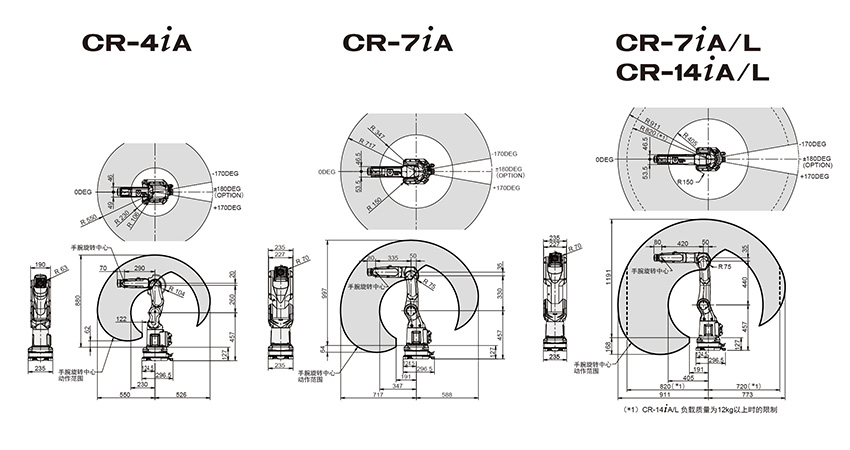

動作范圍 |
